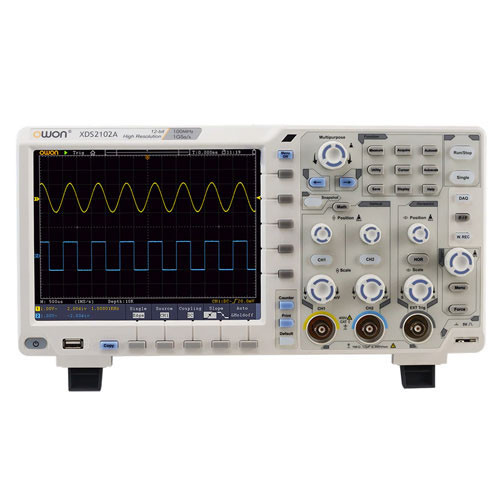

XDS2102A Цифровий осцилограф 2-х канальний OWON
21 551 ₴
- Немає в наявності
- Код: 12-2255
| Основні | |
|---|---|
| Виробник | OWON |
| Тип | Цифровий |
| Число каналів | 2 |
| Користувальницькі характеристики | |
| Вид | Осцилографи |
XDS2102A- багатофункціональний цифровий осцилограф OWON, (смуга пропускання 100 МГц, швидкість вибірки: 1 ГВ/с, пам'ять 20 Мб, дисплей 8", АЦП: 12 біт).
Особливістю осцилографів xDS2102А є АЦП високого дозволу - 12 біт, а також великий обсяг пам'яті - 20М точок, висока швидкість захоплення осцилограм - 55 000 форм. сигналів / сек., малий рівень власних шумів забезпечує посилення від 1 мВ/справ.
Стандартна поставка включає інтерфейси 2хUSB, LAN.
ОСОБЛИВОСТІ
• Смуга пропускання: 100 МГц, кількість каналів: 2 канали+зовнішній вхід синхронізації
• Висока роздільна здатність 12 біт
• Швидкість вибірки: 1 ГВ/з (Real time)
• Об'єм пам'яті: 20M точок
• Низький рівень власних шумів
• Посилення по вертикалі: 1 мВ/справ до 10 В/справ.
• Діапазон розгортки: від 2 нс до 1000 с/справ.
• Висока швидкість захоплення осцилограм: 55000 осцилограм/с.
• Функції мультиметра: напруга, струм, опір, ємність (опція).
• Підтримка протоколу SCPI
• Інтерфейс: USB, LAN, VGA (опція), Wi-Fi (опція)
• Захоплення і декодування: RS232, SPI, I2C, CAN.
| Модель | xDS2102A |
| Роздільна здатність по вертикалі | 12 біт |
| Смуга пропускання | 100 МГц |
| Час наростання фронту | < 3,5 нс |
| Кількість каналів | 2 каналу + вхід зовнішньої синхронізації |
| Чутливість по вертикалі | від 1 мВ/справ до 10 В/справ. |
| Похибка вимірювань | 1% |
| Швидкість розгортки | від 2 нс/справ. до 1000 с/справ. |
| Пам'ять | 20М точок |
Вхідні параметри
| Вхідний імпеданс | 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2% |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | 1 МОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms |
| Коеф. ділення (стандартних пробників) | х1; х10 |
| Корекція по коефіцієнту пробника | 0.001 X - 1000X |
Система синхронізації
| Режими синхронізації | авто, норм., одиничний захоплення |
| Умови синхронізації | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опціонально: I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 і CAN |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення |
Система цифрової обробки
| Тип вибірки | у реальному часі | |
| Швидкість вибірки | 1 ГВ/с - 8 bit, 500 МВ/з - 12 bit | |
| Збереження осцилограм | 100 у внутрішній пам'яті | |
| Об'єм пам'яті | 20М точок | |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення | |
| Режим формування форми | векторний, точковий | |
| Алгоритм відновлення сигналу | sin(x)/x | |
Система вимірювань та математичної обробки
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Курсорні вимірювання | ручний режим установки курсорів, режим стеження (авто установка). delta-вимірювання |
| Математичні функції | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 8" кольоровий LCD, 800 x 600 (опція сенсорного дисплея 1024 x 768 IPS ) |
| Інтерфейси | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (optional), Wi-Fi (optional) |
| Харчування | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 340 (ширина) х 177 (висота) х 90 (глибина) |
| Маса | 2,6 кг |
КОМПЛЕКТАЦІЯ
- Осцилограф xDS2102A - 1 шт.
- Пробники осцилографічні - 2 шт.
- Кабель живлення - 1 шт.
- USB-Кабель - 1 шт.
- Фірмова коробка
- Програмне забезпечення, CD-диск - 1 шт.
- Керівництво користувача
- Ціна: 21 551 ₴
