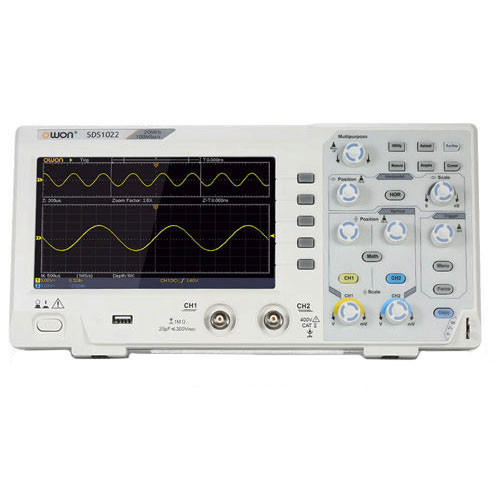

SDS1022 Цифровий осцилограф 2-х канальний OWON
10 295 ₴
Показати оптові ціни- Немає в наявності
- Оптом і в роздріб
- Код: 12-2250
SDS1022 Цифровий осцилограф 2-х канальний OWONНемає в наявності
10 295 ₴
повернення товару протягом 14 днів за рахунок покупця
Характеристики
| Основні | |
|---|---|
| Виробник | OWON |
| Тип | Цифровий |
| Кількість каналів | 2 |
| Користувальницькі характеристики | |
| Вид | Осцилографи |
Цифровий осцилограф 2-х канальний OWON SDS1022
SDS1022 2-х канальний недорогий осцилограф, виробництва компанії OWON, має смугою пропускання в 20 МГц, вибіркою 100 МВ/с, об'ємом пам'яті 10к точок.
До особливостей осцилографа OWON SDS1022 в першу чергу невисока вартість, а також невеликий обсяг пам'яті - 10к точок., і спрощена система синхронізації підтримує два режими захоплення - за рівнем і відео.
Основне призначення осцилографа - застосування для вирішення завдань, що не потребують великих обсягів пам'яті і складних умов захоплення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| SDS1022 | SDS1102 | |
| Смуга пропускання | 20 МГц | 100 МГц |
| Швидкість розгортки | від 5 нс/справ до 1000 с/справ | від 2 нс/справ до 1000 с/справ |
| Кількість каналів | 2 каналу + вхід зовнішньої синхронізації | |
| Чутливість по вертикалі | від 5 мВ/справ до 5 В/справ. | |
| Похибка вимірювань | 3% | |
| Роздільна здатність по вертикалі | 8 біт | |
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В ампл., САТІ, САТІІ |
| Коеф. ділення (стандартних пробників) | х1; х10 |
| Корекція по поэффициенту пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., одиничний захоплення |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 1 ГВ/з (SDS1102), 100 МВ/с (SDS1022) |
| Еквівалентна швидкість вибірки | немає |
| Об'єм пам'яті | 10К |
| Алгоритм відновлення сигналу | sin(x)/x |
Система вимірювань та математичної обробки
| Автоматичні вимірювання | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
| Математичні функції | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 7" технологія TFT, підсвічування LCD |
| Дозвіл | 800 х 480 |
| Харчування | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 301 (ширина) х 70 (глибина) х 110 (висота) |
| Маса | 1,1 кг |
Комплектація:
- Осцилограф SDS1022
- Пробники осцилографічні - 2 шт.
- Кабель живлення - 1 шт.
- USB-Кабель - 1 шт.
- Фірмова коробка
- Диск з ПЗ
- Керівництво користувача - 1 шт.
Інформація для замовлення
- Ціна: 10 295 ₴
